视音频记录仪数据管理解决方案

一、系统架构

   银翔电子证据管理平台基于多层架构设计，针对不同的使用场景，选择使用C/S或B/S架构。根据实际经验，针对数据采集站端，我们采用C/S架构，可以有效保障数据高速传输、并且传输高效更高、更稳定和安全，而管理端我们同时支持C/S和B/S端架构，C/S的架构目的是为了方便执法仪硬件设备的管理，而采用B/S架构的方式目的是方便用户通过IE浏览器实现数据的检索和后台的管理。

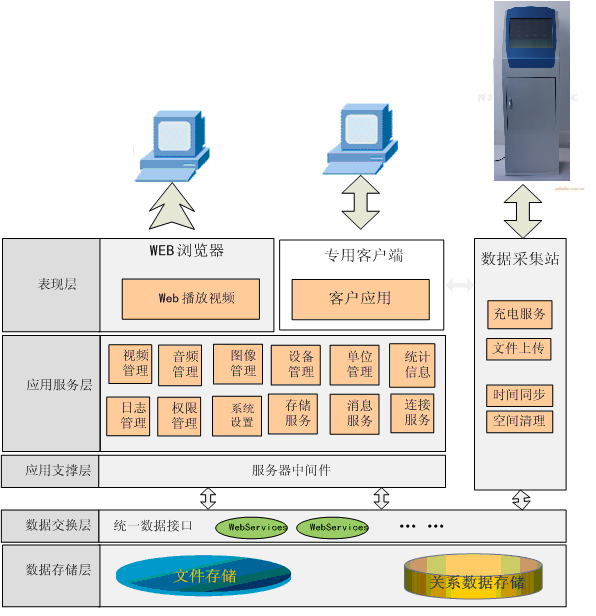

总体架构图如下：

二、网络架构

电子证据管理平台采用灵活智能的存储和通讯技术，能支持多种数据结构的存储，并适应各种网络和存储结构，归纳起来有三种存储结构：

存储架构一

   说明：该存储架构是最基础的存储网络架构，这种存储架构下，只需要一台数据采集站就能完成对执法仪的充电、数据采集、数据存储，而视频的播放和管理都可以在采集站上完成操作，当然您也可以通过局域网在其它的电脑上播放视频。

   优点：该存储架构部署维护简单，成本低，采集数据速度快，不需要其它服务器，利用采集站的大容量硬盘作为存储介质存储执法仪数据，适合单一的执法单位使用。

   缺点：当然该存储架构也存在一定的缺点，主要是采集站的硬盘容量有限，由于不是专用的服务器，所有的任务集中在一台机器上，造成采集站工作压力大，如果数据量太大，多用户同时播放视频，会造成性能瓶颈。

   另外作为重要数据的存储的设备，采集站长期放置在开放的环境下使用，缺乏安全的保护措施，对采集站中所存储的数据文件存在一定的安全隐患。

存储架构二

   说明：该存储网络架构的特点是集中存放所有单位的视频、图像数据资料，设计上需要购买专用的服务器存储文件索引信息，并在服务器上运行应用服务中间件程序，另外需要在数据中心中使用大容量硬盘空间的服务器或者磁盘阵列存放视频、图像、音频等文件资料，所有单位的采集站和服务器联网工作，所采集的执法仪数据都集中存放到数据中心的磁盘阵列中，用户可以通过客户端程序访问应用服务器播放视频、图像，或者进行管理文件操作等。

   优点：所有单位的数据集中存放和管理，提高了数据的安全性和系统可靠性。

   缺点：对带宽和存储空间要求很大，硬件采购投入大，成本相对比较高。

存储架构二

   说明：该存储架构的特点是实现文件的分布式存储，该架构可以充分利用各个采集站上的自带硬盘空间存放视频文件信息，而文件的索引信息被保存到数据中心指定的网关服务器中，当用户需要播放视频文件的时候，只需要运行播放客户端则可以通过访问网关服务器找到视频文件播放。

   当然，也可以把视频文件存放到采集站放置单位的局域网内服务器上，再把服务器和数据中心的网关服务器联网实现数据共享。

   优点：实现视频文件的分布式存储，各个采集站分担了数据中心的传输和存储压力，通过用网关服务器分担一部分服务检索和分发服务功能，减少中心服务器和带宽的压力，降低采购磁盘阵列的成本，部署也相对简单。

   缺点：如果单纯采用存放视频文件，和第一种存储的架构一样，采集站长期放置在公开环境，缺乏安全的保护措施，对采集站中所存储的视频文件存在一定的安全隐患。如果每个采集点都能配置一个服务器则相应的服务器成本将增加。
